返回中心首页 > 产品中心 > 干式变压器

干式变压器SC(B)10型6-10kV环氧树脂浇注干式变压器

下载附件在线询盘

产品概述
适用范围
型号规格
技术指标

具有广泛的使用领域，尤其适合适用在防火要求高的场所，如矿井，油田，地铁，发电厂，学校，医院，商业中心，高层建筑及一切户内配置系统中。

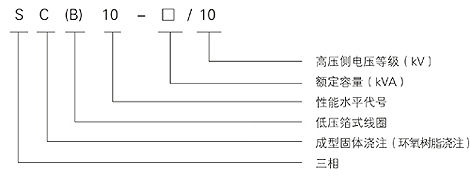

型号含义

铁心
◎ 铁心选用进口优质冷轧硅钢片，全斜接缝结构，心柱采用F级无纬粘带绑轧。
◎ 铁心表面采用环氧树脂包封，降低了空载损耗，空载电流和铁心噪声。
◎ 夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高。

高压绕组
高压绕组用带填料环氧树脂真空浇注，极大地减少了局放量，提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

低压绕组
低压绕组采用箔式结构，解决了用线绕时轴向螺旋角的问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，，绕组层间采用了DMD环氧树脂预浸布，整体固化成形。

制造工艺
线圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构。变压器容量扩大时有通风道。绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺要求进行操作，所有过程都需有严格的监视，并视情况进行调整。浇注的精密制造过程使线圈无气泡，空穴，使制成的变压器达到优质运行效果。

温控系统和冷风系统
采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器运行安全可靠性。

保护外壳和出线母排
保护外壳对变压器作进一步的安全保护，防护等级有IP20，IP23等，外壳材料有冷轧钢板，不锈钢板等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

● 安装高度：海拔不超过1000m；
● 电源电压的波形：似于正弦波；
● 多相电源电压的对称性：
多相变压器所连接的电源电压应近似对称。
● 环境温度：最高气温+40℃
最高日平均气温+30℃
最高年平均气温+20℃
最低气温-30℃（适用于户内式变压器）

额定容量	安装尺寸(mm)
(kVA)	L	W	H	C1	C2
30	580	405	600	300	300
50	620	475	730	300	350
80	900	500	820	450	450
100	940	500	860	450	450
125	970	500	890	450	450
160	1060	650	930	550	550
200	1100	650	985	550	550
250	1140	760	1070	660	660
315	1170	760	1130	660	660
400	1260	760	1155	660	660
500	1300	760	1190	660	660
630	1370	760	1220	660	660
630	1370	760	1190	660	660
800	1440	760	1225	660	660
1000	1480	920	1330	820	820
1250	1580	920	1480	820	820
1600	1660	920	1550	820	820
2000	1720	920	1710	820	820
2500	1820	920	1780	1070	1070

SC(B)10-30~2500/10变压器

额定容量	电压组合			联结组	损耗(kW)		空载电流	短路阻抗	重量(kg)
(kVA)	高压(kV)	高压分接范围	低压(kV)	标号	空载	负载(120°)	(%)	(%)	本体重	带外壳重
30	6 6.3 6.6 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	0.19	0.71	1.6	4.0	220	250
50					0.27	1.00	1.4		360	410
63					0.37	1.38	1.2		450	190
80					0.40	1.57	1.1		540	580
100					0.47	1.85	1.0		630	670
125					0.54	2.13	1.0		745	795
165					0.62	2.52	0.9		850	910
200					0.72	2.75	0.8		1010	1065
250					0.88	3.47	0.8		1235	1295
315					0.98	3.99	0.7		1370	1430
400					1.16	4.88	0.7		1565	1625
500					1.34	5.87	0.6		1855	1930
630					1.30	5.96	0.6	6.0	1800	1875
800					1.52	6.95	0.5		2140	2215
1000					1.77	8.13	0.45		2535	2620
1250					2.09	9.69	0.45		3100	3190
1600					2.45	11.73	0.45		3705	3830
2000					3.32	14.45	0.4		4230	4380
2500					4.00	17.17	0.4		5230	5380

订货须知
订货时应提供产品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、联结组标号。
