YBP(M)□-12型预装式变电站是采用新型环保材料，新工艺和先进、高低压成套技术，优化组合成完整的智能化供配电成套装置，它功能多，用途广，运行安全可靠，外型美观。并可结合周边环境，设计各种不同风格造型。具有安装方便，少占地，少维护，少投资，寿命长等特点。可作为城市建筑，居民小区、市政设施，工厂、矿山、公路、园林、码头、油田和设施临时用电等部门，场所的变配电设备。

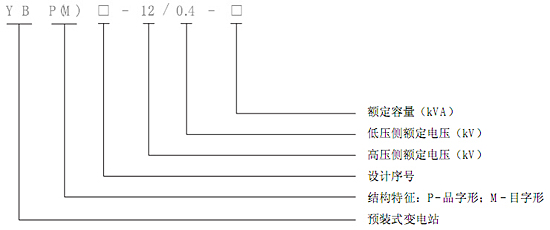

型号含义
使用环境
● 海拔高度：低于1000m；
● 周围环境温度：最高不超过+40℃；最低不低于-25℃；24小时周期内平均温度不超+30℃。
● 地震水平加速不大于0.4m/s2，垂直加速不大于0.2m/s2。无剧烈振动和冲击及爆炸危险场所。
型号结构
● 按可否配置智能系统分：智能型；紧凑型。
● 箱体(外壳)材质分：金属外壳；非金属外壳。|
额定电压 |
辅助回路 |
变压器额定容量（kVA） |
额定电流 | |||
| 高压侧 | 低压侧 | 直流 | 高压 | 低压 | ||
| 12KV | 0.4KV |
110KV 220KV 380KV |
24KV |
100,125,160,200, 250,315,400,500, 630,800,1000,125 0,1600 |
400A 630A |
1000A-2500A |
| 额定频率 |
额定短时耐受电流 |
额定峰值耐受电流 | ||||
| 高压开关设备 | 低压开关设备 | |||||
|
50Hz 60Hz |
12kV 16kA-2s(4s) 20kA-2s(4s) |
250-315kVA 15kA 400-800kVA 30kA 1000kVA以上按实际短路电流进行 注：200kVA及以下免试 |
12KV 40KV 50KV |
|||
| 额定电压 |
雷电冲击耐受电压 |
1min工频耐受电 |
||
| 对地及相间 | 隔离断口 | 对地及相间 | 隔离断口 | |
| 10 | 75 | 85 | 42 | 85 |
