● 本产品适合以下温度运输储存：-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。

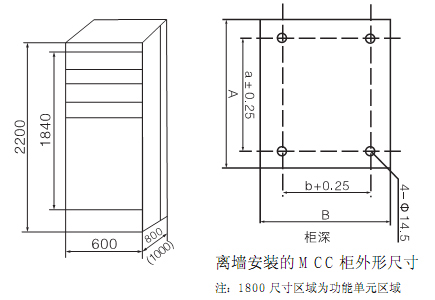

安装尺寸及安装孔
柜宽(A)
柜深(B)
安装孔尺寸(a)
安装孔尺寸(b)
800
600
685
485
600
800
485
685
600
1000
485
885
800
800
685
685
800
1000
685
885
1000
800
885
685
1000
1000
885
885
开关柜技术参数
| 额定工作频率 | Hz | 50 | |
| 额定工作电压 | V | 380、660 | |
| 额定绝缘电压 | V | 660 | |
| 额定工作电流 |
水平母线 垂直母线 |
A A |
630～3150 600 |
| 额定短时耐受电流 |
水平母线 垂直母线 |
A A |
80KA(有效值)/1秒 50KA(有效值)/1秒 |
| 额定峰值耐受电流 |
水平母线 垂直母线 |
A A |
176KA 110 |
| 主电路接插件 | A | 200、400 | |
| 辅助电路接插件 | A | 10 | |
| 工频耐压1分钟 | V | 2500 | |
| 控制电机最大容量 | KW | 155 | |
| 保护等级 | IP40 | ||
| 操作方式 | 就地、远方、自动 | ||
