配电变压器S9型35kV双绕组无励磁调压油浸式配电变压器
下载附件 在线询盘
  • 产品概述
  • 适用范围
  • 型号规格
  • 技术指标
适用于交流50Hz、额定工作电压35kV的电力系统中，作为35kV型变电站变电设备。

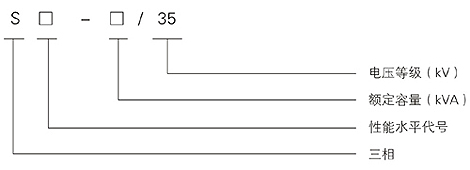

型号含义


铁心

铁心选用高导磁晶粒取向冷轧硅铜片。铁心为心式铁心，全斜接缝迭积式铁心，其铁心柱为多级阶梯的圆截面，铁轭与铁心为等截面。

绕组
绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上，且需切断电源后方可变换分接电压。

安全保护装置
● 所有容量段的变压器均装有压力释放阀；
● 根据用户需求可安装具有报警和跳闸端子的气体继电器。

油温测量装置
● 变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm；
● 1000～2000kVA变压器装有户外式信号温度计。

变压器油箱
● 变压器油箱由波纹壁构成，表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；
● 变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的问题，提高了变压器运行的可靠性。
● 安装高度：海拔不超过1000m
● 环境温度：-40℃～40℃
额定容量 安装尺寸（mm）
kVA L W H C1 C2
50 1140 915 1430 550 550
100 1140 1040 1550 550 550
125 1140 1040 1580 550 550
160 1660 880 1620 660 660
200 1660 890 1650 660 660
250 1660 900 1690 660 660
315 1745 920 1760 660 660
400 1785 1000 1810 660 660
500 1815 1100 1850 820 820
630 1830 1115 1920 820 820
800 1905 1230 1960 820 820
1000 2260 1250 2135 820 820
1250 2415 1320 2165 820 820
1600 2505 1450 2235 820 820

S9-50~1600/35变压器
额定容量 电压组合 联结组 损耗（KW） 空载电流 短路阻抗 重量kg
kVA 高压kV 高压分接范围 低压kV 标号 空载 负载 % % 油重 总重
50 35
38.5 		±5%
±2×2.5% 		0.4 Dyn11
Yyn0 		0.21 1.27/1.21 2 6.5 220 610
100 0.29 2.12/2.02 1.8 250 810
125 0.34 2.50/2.38 1.7 255 885
160 0.36 2.97/2.83 1.6 305 1040
200 0.43 3.50/3.33 1.5 403 1400
250 0.51 4.16/3.96 1.4 412 1450
315 0.61 5.01/4.77 1.4 430 1600
400 0.73 6.05/5.76 1.3 460 1700
500 0.86 7.28/6.93 1.2 525 2025
630 1.04 8.28 1.1 580 2315
800 1.23 9.9 1 645 2715
1000 1.44 12.15 1 745 3315
1250 1.76 14.67 0.9 825 3730
1600 2.10 17.55 0.8 955 4420
注：表中斜线上方的负载损耗值适用于Yd11联结组，斜线下方的负载损耗值适用于YNd11联结组。

订货须知
订货时应提供产品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、联结组标号。
